Dacă ai petrecut timp căutând unMașină de îndoire a bare de cupruÎn ultima vreme, probabil ați observat că toate broșurile furnizorilor arată la fel: numărul axelor, kilowați, o fotografie cu o curbă ordonată. După ce am livrat mașini cu bară colectoare în cinci baze de producție BYD și am instruit operatori de pe trei continente în atelierul nostru din Dongguan, vă putem spune că numerele broșurilor rareori sunt unde proiectele reușesc sau eșuează. Diferența apare de obicei în două locuri — modul în care aparatul tratează suprafața barei colectoare și cât de repede comută când se schimbă cartea de comenzi. Acest articol este versiunea conversației noastre de vânzări pe care ne-am dori ca fiecare cumpărător să o audă înainte de a semna ceva.
Bara colectoare în sine s-a schimbat — majoritatea mașinilor nu au ajuns la zi
Acum zece ani, majoritatea bare colectoare de cupru erau bare plate goale. Astăzi, o mare parte din lucrările de energie nouă vin acoperite: bare colectoare de cupru placate cu PVC micic pentru cablarea de înaltă tensiune, bare interdictoare izolate PA12 pentru sisteme de baterii, bare colectoare din aluminiu anodizat pentru invertoare și dulapuri de stocare a energiei. Conductorul este același metal pe care tatăl tău l-a îndoit manual. Suprafața nu este.
O bară colectoare acoperită este neiertătoare. Dacă mecanismul de alimentare îl prinde cu role de contact punctual, izolația se îndoește. Dacă bara alunecă lateral în timpul alimentării, stratul se zgârie. Dacă presiunea de prindere este setată pentru cupru gol, un strat PA12 se poate crăpa la prima cotitură — iar un strat de izolație crăpat este o descompunere care așteaptă să se întâmple, nu un respingere cosmetică. Am văzut loturi întregi dezmembrate la inspecțiile primite exact din acest motiv.
De aceea revenim mereu la hrănire când clienții întreabă ce face ca o mașină de îndoire a barelor colective să fie mai bună decât alta. Bending-ul primește gloria; Hrănirea decide dacă piesa finisată trece inspecția.
Alimentare: Tip șenilat vs Role vs Clamping
Există trei structuri principale de alimentare pe piață, care se comportă foarte diferit pe materialul acoperit:
| Structura de alimentare | Cum funcționează | Unde se chinuie |
|---|---|---|
| Alimentare pe șenilă | Bara merge într-un transportor pe șină care o poartă până la zona de îndoire cu suport pe toată lungimea — designul nostru de bază, fără contact punctual pe strat | Necesită specificația corectă a șinei pe dimensiunea barei; Puțin mai multe unelte de fixat la livrare |
| Alimentare cu role (seturi cu 8 role) | Rolele strâng și împing bara în trepte | Presiunea punctuală marchează straturile moi; Alunecarea pe bara uleioasă sau lustruită cauzează deplasarea lungimii |
| Alimentarea prin prindere | Un griper prinde bara și o trage prin ea | Urme de clemă pe suprafețele izolate; Forța de prindere trebuie reajustată pentru fiecare schimbare de material |
Pe cupru gol, toate trei vor face piese bune. La PA12 sau la bara acoperită cu PVC-mica, diferența apare în prima oră de utilizare. Dacă carnetul tău de comenzi include bare colectoare izolate — iar în domeniul energiei noi, aproape sigur așa este — pune structura de alimentare în fruntea listei tale de comparație, deasupra numărului de axe.
Ce fac de fapt mașinile noastre, pas cu pas

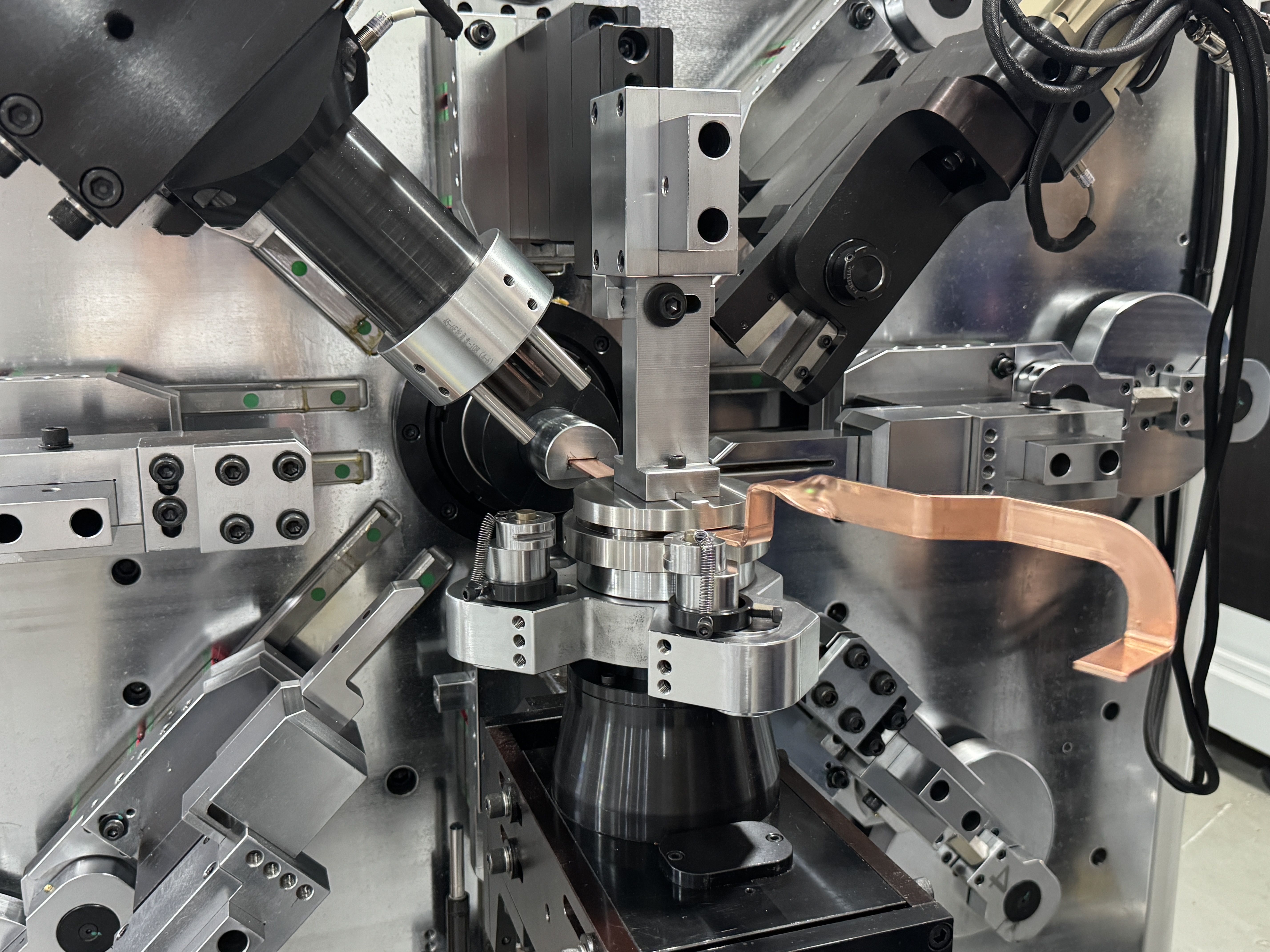

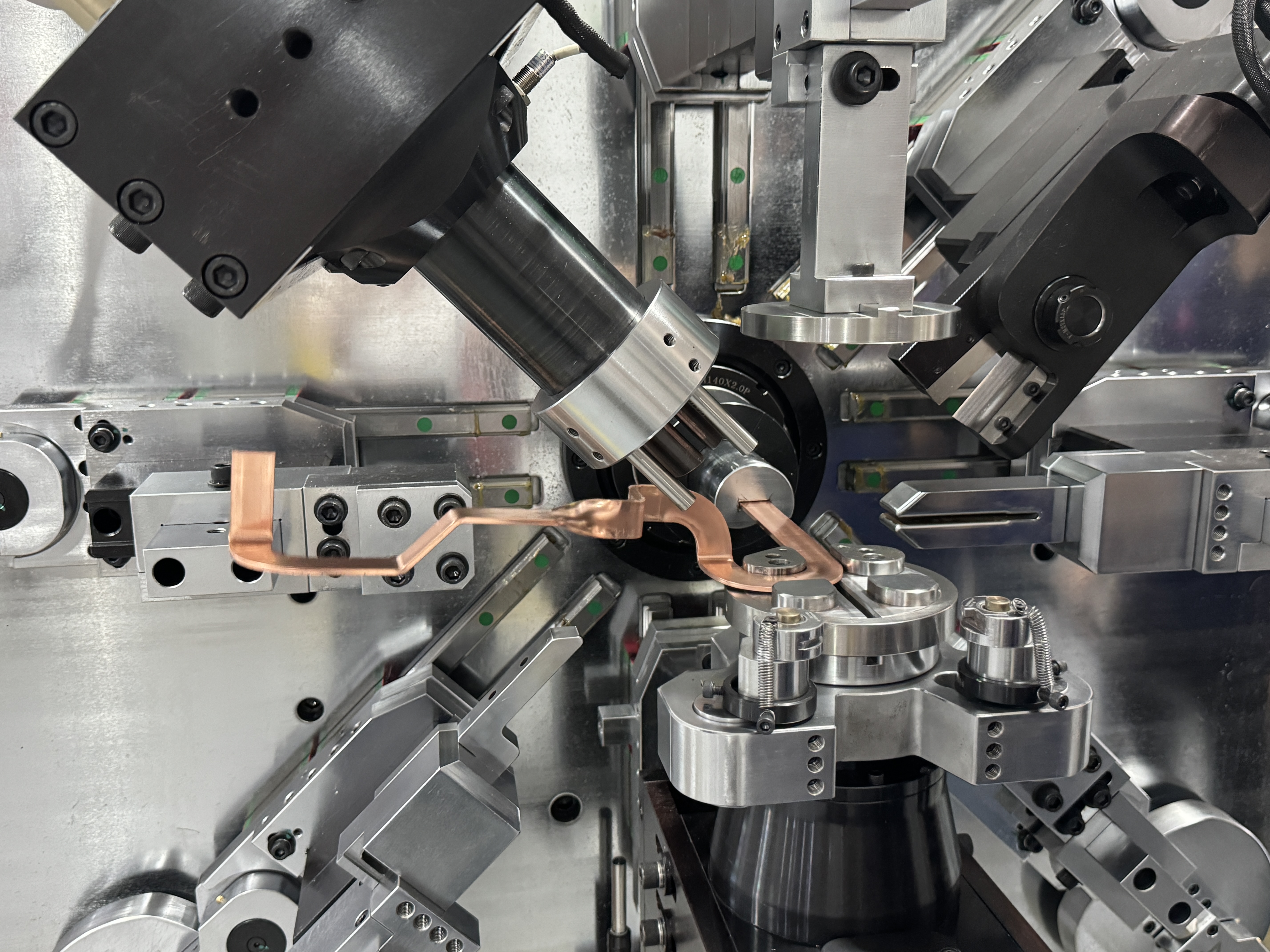

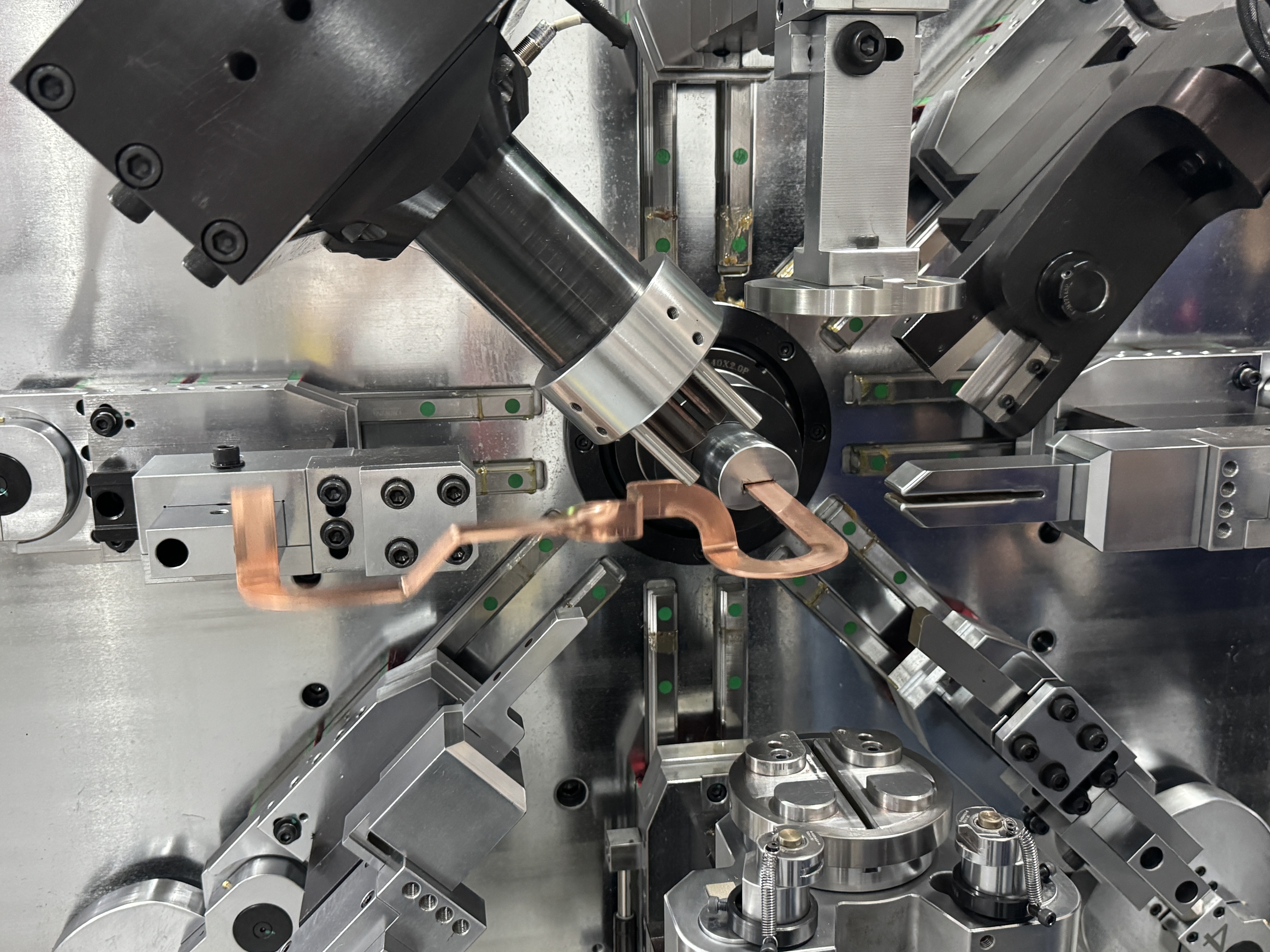

Fiecare mașină cu bară de protecție BELAN funcționează pe același circuit închis: bobina sau bara merge pe suportul de alimentare, unitatea auxiliară de alimentare o predă modulului de îndreptare pentru a elimina tensiunea internă, transportorul de șină o transportă în zona de îndoire, brațele servo de îndoire o formează — curbe plate, curbe verticale, răsuciri, formele compuse 3D cerute de sistemele de baterii — iar forfecarea servo taie automat piesa finisată. Coil in, bara colectoare terminată scoasă, fără manipulare manuală între ele.
Ce aparat din familie ți se potrivește depinde de barul tău:
| Model | Gama de bare colectoare de cupru | Gama de bare colectoare din aluminiu | Cel mai potrivit pentru |
|---|---|---|---|
| TP-DL-45-6E· Segmentat pe 16 axe | Lățime 12–45mm, grosime 2,0–6,0mm | La cerere | Pachete de baterii pentru vehicule electrice, legături BMS, bare colectoare compacte 3D |
| TP-DL-60-8E· Segmentat pe 16 axe | Lățime 15–60mm, grosime 2,0–8,0mm | La cerere | Dulapuri de distribuție, infrastructură de încărcare, secțiuni mai mari |
| BL-TP-50-7E· 13 axe | Lățime 15–45mm, grosime 1,0–7,0mm | Lățime 15–50mm, grosime 1,0–8,0mm | Cărți de comenzi mixte de cupru și aluminiu într-un singur magazin |
Toate trei folosesc sisteme de acționare servo complet — nu există o stație hidraulică pentru încălzire, nici o derivă de temperatură a uleiului între prima parte și ultima a schimbării. De exemplu, BL-TP-50-7E de 58,7 KW stă pe un cadru de 6800KG și rulează servo-uri Sanyo cu un sistem de control Yitu fabricat în Taiwan, deoarece după ce am testat atât controale terțe, cât și cele dezvoltate de noi înșine, am ales opțiunea cu cel mai puternic suport de întreținere pe termen lung.
Tranziția este locul unde banii chiar se scurg
Iată o scenă pe care o urmărim în aproape fiecare fabrică pe care o vizităm: mașina se îndoaie superb, apoi comanda se schimbă. Operatorii slăbesc rolele de îndreptare, reînfiletează bara, reajustează clamparea, rulează piese de testare, dezmembrează două sau trei, iar după patruzeci de minute producția reia. Dacă faci asta de patru ori pe zi, ai pierdut jumătate de tură — în liniște, fără niciun raport nicăieri.
Așa că am montat din fabrică fiecare mașină cu un dispozitiv auxiliar de alimentare. Operatorul trage bara nouă spre stația de alimentare și apasă start; Mașina îl transportă singură în zona de îndreptare. Nimeni nu slăbește rolurile, nimeni nu reînfiletează. Pentru realitatea multi-specificație, în loturi mici, a lucrărilor cu energie nouă, acest detaliu unical transportă mai multă producție pe săptămână decât o va face vreodată un ciclu de îndoire mai rapid.
Ce ne-au învățat 32 de mașini pentru BYD
BELAN a devenit furnizor BYD Tier 1 și a livrat 32 de mașini de îndoire a bare colectoare în cinci baze de producție — Dongguan, Shenzhen, Xi'an, Zhengzhou și Changsha. Să trecem prin acel audit nu a fost despre broșura noastră. Echipa lor a analizat fiabilitatea echipamentelor în timp, dacă producția rămâne constantă săptămână de săptămână, dacă putem produce și livra în volum și ce se întâmplă după instalare. Întrebările repetate nu au fost niciodată "câte topoare?" Au fost "arată-ne mașina care funcționează în luna șase."
Aceeași lecție a venit de la alți clienți. Un producător de bare autobuzătoare din India și-a trimis echipa tehnică la fabrica noastră pentru un program de instruire de 12 zile pe un BL-TP-45-6E — siguranță, încărcare material, montare pe tăietor, îndreptare, editare CNC, punere în funcțiune, producție în masă și întreținere zilnică, toate pe piesele lor proprii, nu pe piesele noastre de demonstrație. LEONI a pus linia noastră automată de procesare a barelor de aluminiu în producție live, iar MANDO a revenit cu o comandă de a doua unitate după ce prima a supraviețuit licitației lor de proiect. Am aflat că comenzile repetate sunt singura specificație care contează.
Sfaturile noastre sincere înainte să cumperi
Trimite materialul tău de bară propriu-zis — acoperit sau gol, cupru sau aluminiu — și un desen, iar noi vom îndoi piesa aici și o vom filma. Urmărește cinci lucruri în orice încercare pe care o faci, a noastră sau a altcuiva: suprafața barei finite sub lumină bună, unghiul la a cincea curbă față de prima, cât durează de fapt o schimbare cu al doilea număr de piesă, dacă operatorul are nevoie de diplomă de programare și cum arată randamentul la prima trecere pe o sută de cicluri. Un furnizor care se opune acelei încercări îți spune ceva.
Am prefera să câștigăm disputa cu o bară îndoită decât cu o broșură. Majoritatea celor mai buni clienți ai noștri au început exact așa.
Întrebări frecvente de pe podeaua atelierului
Va deteriora mașina barele de protecție acoperite cu PA12 sau PVC mica?
Exact pentru asta a fost proiectată alimentația pe șenilă — stratul se sprijină pe un suport pe toată lungimea, fără contact punctual. În timpul testului, îndoim mai întâi bara acoperită, înainte de orice altceva, iar tu inspectezi suprafața după propriul tău standard.
Folosim cupru și aluminiu în aceeași săptămână. O mașină sau două?
BL-TP-50-7E a fost construit exact pentru acest volum de comenzi mixte, cu valori de compensație stocate pe material. Comportamentul de revenire nu se transferă între cupru și aluminiu, astfel încât fiecare material păstrează propriul program — comutarea este o sarcină de program, nu o sesiune de re-învățare.
Cât timp va dura până când operatorii mei îl vor rula independent?
Programul nostru standard durează 12 zile la fața locului: echipa dumneavoastră se ocupă de încărcarea materialelor, schimbarea tăietoarelor, îndreptare, editare CNC și punere în funcțiune a propriilor piese, cu inginerul nostru alături. Până la ziua producției în masă, îl gestionează — clientul indian menționat mai sus a trecut exact prin acest program.
Ce se întâmplă dacă barele mele colectoare sunt mai late de 60mm?
Atunci seria TP-DL nu este mașina ta, și vom spune asta. Secțiunile la scară de echipament au nevoie de o platformă diferită, iar potrivirea mașinii cu bara cea mai grea a ta, sincer, este modul în care păstrăm clienții timp de un deceniu. Spune-ne cea mai mare secțiune din portofoliul tău de comenzi și te vom îndruma către echipamentul potrivit, chiar și atunci când nu este al nostru de vânzare.
Vrei să-ți vezi bara colectoare îndoită înainte să decizi?
Trimite-ne un fragment de bară și desenul tău. Îl vom rula pe aparatul de potrivire, vom filma procesul și vă vom trimite raportul — același prim pas cu care a început proiectul BYD.
